一、概述

旋風除塵器是我公司生產的一種具有阻力小，除塵效率高，處理風量大，性能穩定，占地面積小結構簡單的除塵設備，它有實用、廉價等特點。適用于各種機械加工，冶金建材，礦山采掘的粗、中級粉塵處理凈化等。

二、工作原理

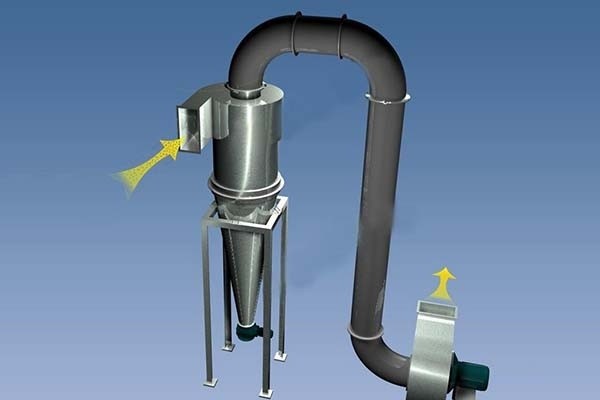

含塵氣流由進口沿切線方向進入旋風除塵器后，沿器壁由上而下作旋轉運動，這股旋轉向下的氣流稱為外渦旋（外渦流），外渦旋到達錐體底部轉而沿軸心向上旋轉，最后經排出管排出。這股向上旋轉的氣流稱為內渦旋（內渦流）。外渦旋和內渦旋的旋轉方向相同，含塵氣流作旋轉運動時，塵粒在慣性離心力推動下移向外壁，到達外壁的塵粒在氣流和重力共同作用下沿壁面落入灰斗實現凈化。氣流從除塵器頂部向下高速旋轉時，頂部壓力下降，一部分氣流會帶著細塵粒沿外壁面旋轉向上，到達頂部后，在沿排出管旋轉向上從排出管排出。

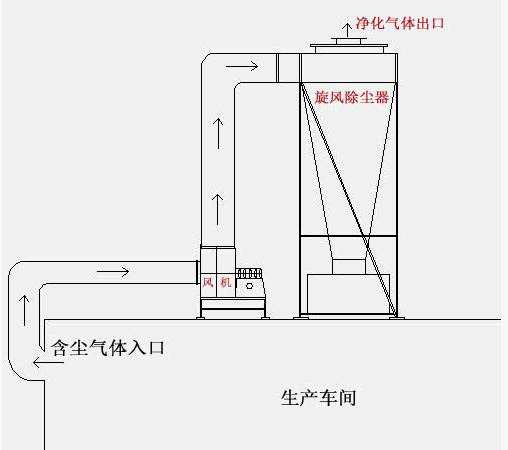

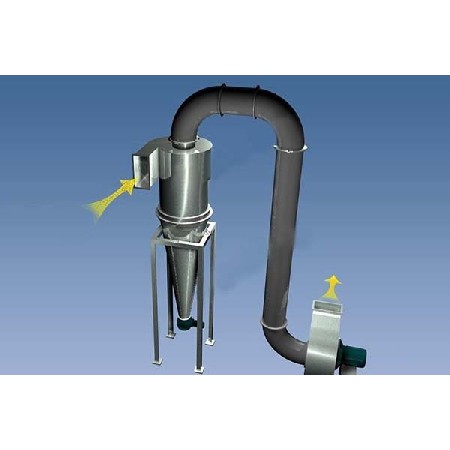

旋風除塵器平面圖示

三、技術簡介

氣流在做旋轉運動時，氣流中的粉塵顆粒會因受離心力的作用從氣流中分離出來。利用離心力進行除塵的技術稱離心除塵技術。利用離心力進行除塵的設備稱為旋風除塵器。

旋風除塵器中的氣流要反復旋轉許多圈，且氣流的旋轉速度也很快，因此旋轉氣流中粒子受到離心力比重增大許多。對于小直徑高阻力的旋塵除塵器，離心比重可大至2500倍，對于大直徑，低阻力的旋塵除塵器，離心比重力也大5倍以上。

旋風除塵器產品的優點：

⑴設備結構體積小，結構簡單，占地面積少，造價低，設備阻力小，處理風量大；

⑵沒有轉動機構和運動部件，維護管理方便，無技術要求；

⑶可用于高溫含塵氣體的凈化，一般碳鋼制造的旋風除塵器可用于100℃煙氣凈化。內壁札耐火材料的旋風除塵器可用于500℃煙氣的處理；

⑷干法清灰，有利于回收有價值瞅塵；

⑸適用面廣，除塵器內敷設耐磨、耐腐蝕的內襯，可用來凈化含高腐蝕粉塵的煙氣。

說明：

⑴設計和運行時，應特別注意防止傲器底部漏風，以免造成除塵器效率下降；

⑵在并聯使用時，要盡量使旋風除塵器風量相同；

⑶在除塵系統中，旋風除塵器一般只作為除塵裝置或火花捕集，有時也起料分的作用。

旋風除塵器適用范圍：

主要適用于：五金、家具、水泥、建材、陶瓷、化工、鞋業、鑄造、鋁制品、治金、機械加工、有色金屬等各工業領域的粉塵凈化。
